Производство хромированных штоков: оборудование, технологии и этапы
Введение в производство хромированных штоков

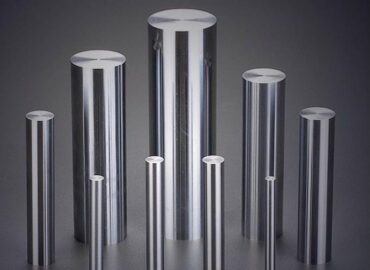

Хромированные штоки — ключевые компоненты гидравлических систем, требующие особого подхода к изготовлению. Полный цикл производства включает несколько технологических этапов и требует специализированного оборудования.
1. Основные этапы производства
1.1. Подготовка заготовки
- Выбор материала: Сталь 45, 40Х, 30ХГСА (для ответственных деталей)
- Форма поставки: Пруток горячекатаный или кованый
- Первичная обработка:
- Отрезка на мерные длины
- Обдирка (удаление окалины)
1.2. Механическая обработка
- Токарная обработка (черновая и чистовая)
- Шлифование (до достижения Ra 0,8-1,6 мкм)
- Полировка (финишная доводка)
2. Необходимое оборудование
| Оборудование | Назначение | Требования |
|---|---|---|
| Токарные станки с ЧПУ | Черновая обработка | Точность 0,02 мм |
| Круглошлифовальные станки | Финишная обработка | Точность 0,005 мм |
| Гальванические линии | Хромирование | Автоматизированные системы |
| Полировальные станки | Доводка поверхности | Ленточные или дисковые |
| Контрольно-измерительные приборы | Контроль качества | Микрометры, профилометры |
3. Процесс хромирования
3.1. Подготовка поверхности
- Обезжиривание (щелочными растворами)
- Активация (травление в кислоте)
- Промывка (деионизированной водой)
3.2. Нанесение покрытия
- Электролитическое хромирование:
- Толщина: 15-30 мкм
- Твердость: 800-1000 HV
- Состав электролита: CrO₃ + H₂SO₄
3.3. Контроль качества покрытия
- Измерение толщины (ультразвуковым толщиномером)
- Проверка адгезии (по ГОСТ 9.302)
- Контроль твердости (твердомером)
4. Дополнительные обработки
- Термообработка (для снятия напряжений)
- Нанесение защитных покрытий (например, DLC для особых условий)
- Лазерная маркировка (для идентификации)
5. Требования к производственным помещениям
✔ Гальванический цех с системами вентиляции
✔ Участок механической обработки с ЧПУ
✔ Контрольная лаборатория
✔ Складские помещения с контролем влажности
6. Нормативная документация
- ГОСТ 9.305-84 (требования к хромовым покрытиям)
- ГОСТ 2789-73 (параметры шероховатости)
- ISO 286-1:2010 (система допусков)
7. Себестоимость производства
| Статья расходов | Доля в себестоимости |
|---|---|
| Материалы | 45-55% |
| Энергозатраты | 15-20% |
| Зарплата | 20-25% |
| Амортизация | 5-10% |
Заключение
Производство хромированных штоков требует:
- Специализированного оборудования
- Квалифицированного персонала
- Строгого контроля качества
- Соблюдения экологических норм
Для организации производства потребуются инвестиции от 5 млн рублей (мини-цех) до 50 млн рублей (полноценное производство).
