Наконечники для РВД

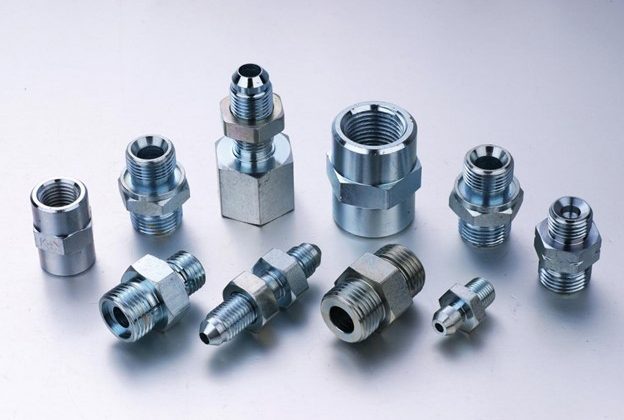

Главное назначение фитинга РВД состоит в надёжной, герметичной фиксации рукава со всеми механизмами управления и иными элементами подающей жидкости гидравлической системы, как насос, цилиндр, двигатель, распределители. Такой фитинг состоит из штуцера или пары ниппель-гайка. В качестве фиксирующих составных частей РВД чаще всего используются наконечники, соответствующие определенным параметрам. Модификации наконечников отличаются типом уплотнения, характером резьбы и стандартами изготовления. Правильное функционирование всей системы реализуется при хорошей гидроразводке, выполненной при учете особенностей конструкции и техники.
Наконечники различаются стандартами, резьбой, уплотнением. Часто на оборудовании от одного производителя используются только элементы определенных стандартов. При необходимости наконечники размещаются в местах частой сборки и разборки труб. Они герметично перекрывают трубопровод, обеспечивая длительную и надёжную эксплуатацию.
Ниже приведены стандарты фитингов РВД, наконечников
DK — Российский стандарт
Резьба: метрическая от М16х1,5 до М52х2
Диаметры рукавов: от 8 до 32 мм (5/16″ — 1 1/4″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
DK-(Г) фитинг со сферическим ниппелем и накидной гайкой
DK-(Ш) ниппель с наружной резьбой
J.I.S. — Japanese Industrial Standard (японскийстандарт)
Резьба: дюймовая от 1/4″ — 2″
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
JIS-(Г) фитинг с накидной гайкой «универсальный»
JIS-S(Г) фитинг с накидной гайкой «тяжелый»
JIS-(Ш) фитинг с наружной резьбой «универсальный»
JIS-S(Ш) фитинг с наружной резьбой «тяжелый »
J.I.C. — Joint Industries Council (американский стандарт)
Резьба: дюймовая от 7/16″-20″ до 2 1/2″-12″
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
JIC-(Г) фитинг с накидной гайкой «универсальный»
JIS-C(Г) фитинг с накидной гайкой «тяжелый»
JIC-(Ш) фитинг с наружной резьбой «универсальный»
JIS-C(Ш) фитинг с наружной резьбой «тяжелый»
B.S.P. — british Standart Pipe (английскийстандарт)
Резьба: трубная цилиндрическая
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
BSP-(Г) фитинг с накидной гайкой «универсальный»
BSP-S(Г) фитинг с накидной гайкой «тяжелый»
BSP-(Ш) фитинг с наружной резьбой «универсальный»
BSP-S(Ш) фитинг с наружной резьбой «тяжелый»
DKO- Немецкий стандарт
Резьба: метрическая от М12х1,5 до М52х2
Диаметры рукавов: от 6 до 38 мм (1/4″ — 1 1/2″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
DKO-(Г) фитинг с накидной гайкой «универсальный»
DKO-(Ш) фитинг с наружной резьбой «универсальный»
DKI
Резьба: метрическая от М16х1,5 до М52х2
Диаметры рукавов: от 6 до 32 мм (1/4″ — 1 1/4″)
Виды фитинга: прямой 0°
DKI-(Г) фитинг с накидной гайкой «универсальный»
DKI-(Ш) фитинг с наружной резьбой «универсальный»
O.R.F.S. — O’Ring Face Seal (американский стандарт)
Резьба: метрическая от М12х1,5 до М52х2
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°
Тип уплотнения: под прокладку
ORFS-(Г) фитинг с накидной гайкой «универсальный»
ORFS-(Ш) фитинг с наружной резьбой «универсальный
BRS — Быстроразъемное соединение используется в гидравлических системах для размыкания (замыкания) гидравлических гибких трубопроводов (РВД) с обязательной отсечкой рабочей жидкости.
Тип соединения: с шариковым замком
BRS — розетка
BRS — ниппель
BEL Фитинг гладкий, используется в соединениях с врезным кольцом и для сварных трубопроводов.
Диаметры рукавов: от 6 до 38 мм (1/4″ — 1 1/2″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
BEL-(Ш) — фитинг «универсальный»
N.P.T.F. — National Pipe Tapered Fuel (американскийстандарт)
Резьба: коническая дюймовая 1/4″-2″ (ГОСТ 6111-52)
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°
NPTF — фитинг с наружной конической резьбой «универсальный»
SF
Тип соединения: штекерное с уплотнительным кольцом и зажимным замком
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°
STECK
Тип соединения: штекерное с уплотнительным кольцом и зажимным замком
Диаметры рукавов: от 6 до 50 мм (1/4″ — 2″)
Виды фитинга: прямой 0°
BANJO
Тип соединения: резьбовое с поперечной расточкой
Диаметры рукавов: от 6 до 16 мм (1/4″ — 5/8″)
Виды фитинга: прямой 0°, угловой 45°, угловой 90
